Grubenabdeckung (Set) befahrbar für Kfz, Lkw und Stapler


Grubenabdeckungen dienen in gewerblichen Werkstätten und privaten Heimwerker-Garagen der sicheren Überfahrt über Untersuchungs- beziehungsweise Montagegruben. Gleichzeitig stellen sie sicher, dass weder Personen noch Gegenstände in die Grube herabfallen können.

Die Abdeckung wird dabei passgenau über der Grube installiert und muss den Anforderungen an die jeweilige Traglast genügen. Die Traglast hängt maßgeblich davon ab, welche Fahrzeugtypen repariert beziehungsweise gewartet werden.

In unserem Portfolio führen wir verschiedenste Grubenabdeckungen, die den hohen Anforderungen gewerblicher Werkstätten in jeder Hinsicht gerecht werden. Auf dieser Seite geben wir Ihnen eine Entscheidungshilfe für die Auswahl einer passenden Montagegrubenabdeckung an die Hand – darüber hinaus stehen wir Ihnen natürlich auch jederzeit persönlich zur Verfügung.
altec grubenabdeckung aus alu - passgenaue abdeckung ihrer montagegrube
grubenabdeckung segment wird mithilfe vom mitglieferten schuerhaken herausgenommen

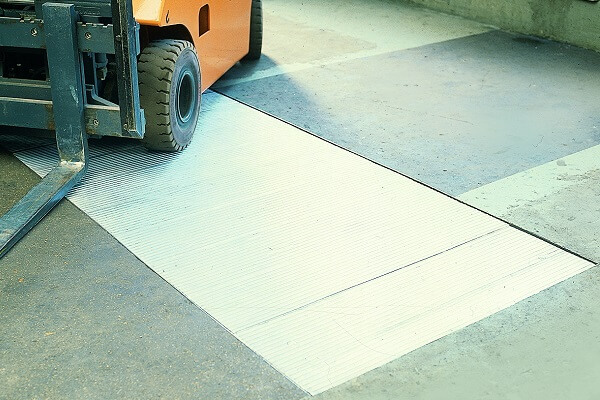

montagegrube abdeckung befahrbar mit stapler, lkw oder pkw
grubenabdeckung von altec im set aus herausnehmbaren alu-segmenten

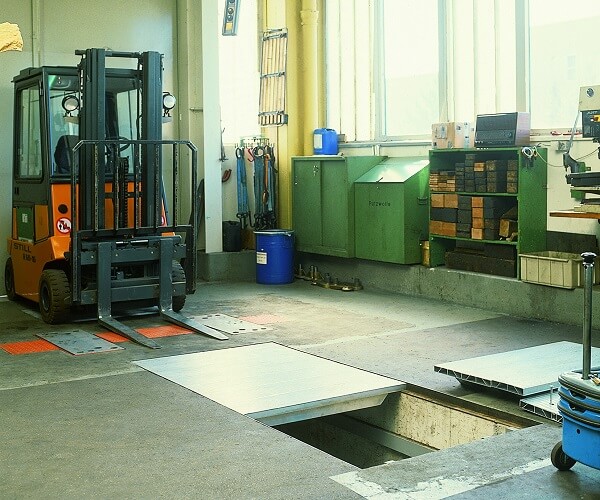

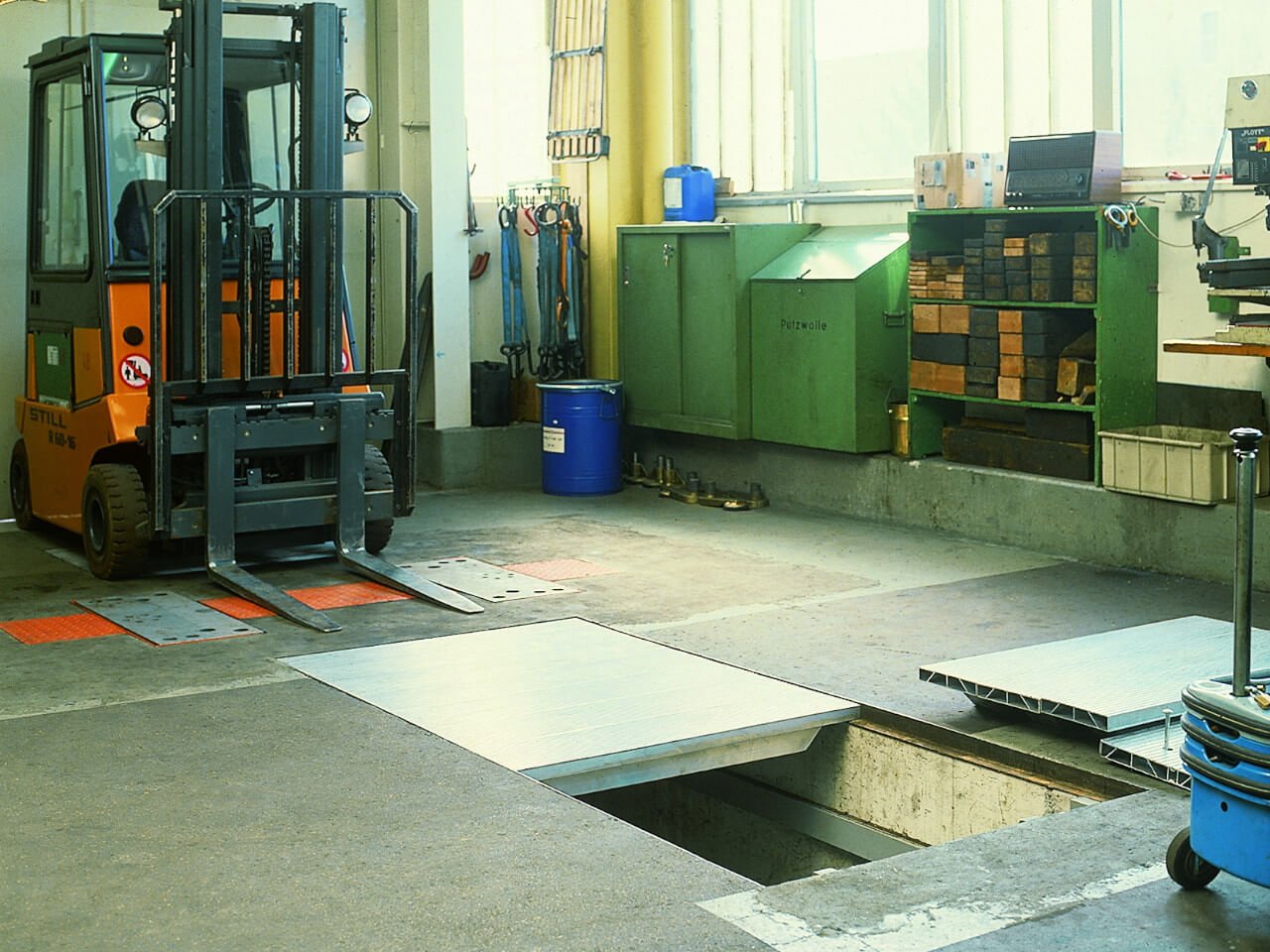

grubenabdeckung in der werkstatt - befahrbar mit schweren stapler
pkw und motorrad stehen auf einer grube mit abdeckung in einer garage
grubenabdeckung zur absicherung von einer grube auf arbeitsstaetten
werkstatt-grube mit absicherung dank einer altec grubenabdeckung
grubenabdeckung einzelne segmente herausnehmbar
altec grubenabdeckung aus alu - passgenaue abdeckung ihrer montagegrube
grubenabdeckung segment wird mithilfe vom mitglieferten schuerhaken herausgenommen
montagegrube abdeckung befahrbar mit stapler, lkw oder pkw
grubenabdeckung von altec im set aus herausnehmbaren alu-segmenten
grubenabdeckung in der werkstatt - befahrbar mit schweren stapler
pkw und motorrad stehen auf einer grube mit abdeckung in einer garage
grubenabdeckung zur absicherung von einer grube auf arbeitsstaetten
werkstatt-grube mit absicherung dank einer altec grubenabdeckung
grubenabdeckung einzelne segmente herausnehmbar

Grubenabdeckung (Set) befahrbar für Kfz, Lkw und Stapler

Grubenabdeckungen dienen in gewerblichen Werkstätten und privaten Heimwerker-Garagen der sicheren Überfahrt über Untersuchungs- beziehungsweise Montagegruben. Die Abdeckung wird dabei passgenau über der Grube installiert und muss den Anforderungen an die jeweilige Traglast genügen.
altec grubenabdeckung aus alu - passgenaue abdeckung ihrer montagegrube
grubenabdeckung segment wird mithilfe vom mitglieferten schuerhaken herausgenommen
montagegrube abdeckung befahrbar mit stapler, lkw oder pkw
grubenabdeckung von altec im set aus herausnehmbaren alu-segmenten
grubenabdeckung in der werkstatt - befahrbar mit schweren stapler
pkw und motorrad stehen auf einer grube mit abdeckung in einer garage
werkstatt-grube mit absicherung dank einer altec grubenabdeckung
grubenabdeckung zur absicherung von einer grube auf arbeitsstaetten
grubenabdeckung einzelne segmente herausnehmbar
altec grubenabdeckung aus alu - passgenaue abdeckung ihrer montagegrube
grubenabdeckung segment wird mithilfe vom mitglieferten schuerhaken herausgenommen
montagegrube abdeckung befahrbar mit stapler, lkw oder pkw
grubenabdeckung von altec im set aus herausnehmbaren alu-segmenten
grubenabdeckung in der werkstatt - befahrbar mit schweren stapler
pkw und motorrad stehen auf einer grube mit abdeckung in einer garage
werkstatt-grube mit absicherung dank einer altec grubenabdeckung
grubenabdeckung zur absicherung von einer grube auf arbeitsstaetten
grubenabdeckung einzelne segmente herausnehmbar

Praxis-Beispiele für befahrbare Grubenabdeckungen im gewerblichen und privaten Bereich

abdeckung der grube in einer garage mithilfe von herausnehmbaren elementen aus aluminium
Grubenabdeckung 2.280x1.090 mm (befahrbar mit Kfz)
Grubenlänge
2.280 mm
Grubenbreite
1.090 mm
Tragkraft
900 kg
Auflagevariante
B (Einlegbar)
1.233,79 €*
abdeckung einer privaten grube fuer pkw
Grubenabdeckung 3.100x1.200 mm (befahrbar mit Kfz)
Grubenlänge
3.100 mm
Grubenbreite
1.200 mm
Tragkraft
900 kg
Auflagevariante
B (Einlegbar)
1.748,00 €*
montagegrube abdeckung befahrbar mit stapler, lkw oder pkw
Grubenabdeckung 7.720x950 mm (befahrbar mit Stapler)
Grubenlänge
7.720 mm
Grubenbreite
950 mm
Tragkraft
2.860 kg
Auflagevariante
B (Einlegbar)
4.356,00 €*

Passgenaue Grubenabdeckung - Jetzt unverbindliches Angebot anfordern


Dank des modularen, segmentweisen Aufbaus können unsere Standardelemente passgenau auf die Größe und erforderliche Tragkraft Ihres Einsatzfalls angepasst werden. Dazu kombinieren wir die verfügbaren Segmente genau so, dass Ihre Anforderungen erfüllt werden. Der Weg zur maßgeschneiderten Grubenabdeckung ist ganz einfach – folgen Sie einfach diesen Schritten.

Kontaktformular - Jetzt unverbindliches Angebot anfordern

mm
mm
kg
mm
mm

Die mit einem Stern (*) markierten Felder sind Pflichtfelder.

technische skizze einer passgenauen grubenabdeckung
technische skizze einer passgenauen grubenabdeckung
mm
mm
kg
mm
mm

Die mit einem Stern (*) markierten Felder sind Pflichtfelder.

Hinweis

Abmessungen: Wir benötigen die exakte Länge und Breite der Grube ohne Spiel.

Auflageart: Bei Grubenabdeckungen wird zwischen auflegbaren (Typ A) und einlegbaren Auflagern (Typ B) unterschieden. Abdeckungen vom Typ A sind mit einem integrierten Winkel ausgestattet, während der Winkel bei Typ B durch den Grubenrand vorgegeben ist. Wenn Sie eine Grubenabdeckung vom Typ B wünschen, teilen Sie uns bitte die Einlegehöhe Z und Einlegefläche Y mit (siehe Skizze).

Radlast: Die Radlast bestimmt, über welche Tragkraft die Grubenabdeckung verfügen muss. Bei herkömmlichen Pkws liegt die Radlast bei 500 kg, bei Lkws kann sie entsprechend deutlich höher sein.

Sonderausstattung: Gerne passen wir Ihre Grubenabdeckung an Spezialfälle außerhalb der Norm an oder statten sie direkt mit praktischem Zubehör aus. Teilen Sie uns Ihre Wünsche gerne mit.

2. Angebotserstellung

circa 3 bis 5 Werktage

Innerhalb von 3 bis 5 Werktagen erstellen wir ein unverbindliches Angebot für Ihre individuellen Anforderungen. Unser Angebot umfasst dabei auch immer eine technische Skizze.

3. Freigabezeichnung

circa 7 bis 10 Werktage

Als Grundlage für die Fertigung der Grubenabdeckung wird nun eine Freigabezeichnung erstellt. Diese senden wir Ihnen in der Regel etwa 7 bis 10 Werktage nach dem Bestelleingang zu. Mit Freigabe der Zeichnung bestätigen Sie die Richtigkeit und die Produktion kann unmittelbar beginnen.

4. Fertigung und Lieferung

circa 4-6 Wochen

In der Regel werden etwa 4 bis 6 Wochen benötigt, um Ihre maßgeschneiderte Grubenabdeckung zu fertigen. Sobald die Abdeckung fertig ist, geht sie per Spedition auf die Reise.

In 4 Schritten zur passenden Grubenabdeckung - so geht's

1. Kontaktformular ausfüllen

Jede Grubenabdeckung ist einzigartig und wird auf Ihre speziellen Anforderungen angepasst. Um ein unverbindliches Angebot für Ihren Einsatzfall zu erstellen, bitten wir Sie daher um Kontaktaufnahme und die Mitteilung der relevanten Anforderungen. Abmessungen: Wir benötigen die exakte Länge und Breite der Grube ohne Spiel.

1. Kontaktformular ausfüllen

2. Unverbindliches Angebot (2-5 Werktage)

Innerhalb von 2 bis 5 Werktagen erstellen wir ein unverbindliches Angebot für Ihre individuellen Anforderungen. Unser Angebot umfasst dabei auch immer eine technische Skizze.

2. Unverbindliches Angebot (2-5 Werktage)

3. Freigabe (5-8 Werktage)

Als Grundlage für die Fertigung der Grubenabdeckung wird nun eine Freigabezeichnung erstellt. Diese senden wir Ihnen in der Regel etwa 5 bis 8 Werktage nach dem Bestelleingang zu. Mit Freigabe der Zeichnung bestätigen Sie die Richtigkeit und die Produktion kann unmittelbar beginnen.

3. Freigabe (5-8 Werktage)

4. Fertigung und Lieferung (4-6 Wochen)

In der Regel werden etwa 4 bis 6 Wochen benötigt, um Ihre maßgeschneiderte Grubenabdeckung zu fertigen. Sobald die Abdeckung fertig ist, geht sie per Spedition auf die Reise.

4. Fertigung und Lieferung (4-6 Wochen)

Auflagersystem A oder B - Sie haben die Wahl


Das Auflager stellt bei einer Grubenabdeckung sicher, dass eine rutschfreie und tragfähige Kontaktfläche zwischen dem Untergrund und der Grubenabdeckung hergestellt wird. Diese Kontaktfläche ist von großer Bedeutung für die Sicherheit bei der Benutzung der Abdeckung. Je nach Konstruktion der zu befahrenden Grube kommen zwei Auflagervarianten infrage:
auflager typ a zum auflegen der segmente einer grubenabdeckung

Auflager Typ A (Auflegbar)


Beim Auflager vom Typ A liegt die Grubenabdeckung auf dem Boden der Werkstatt auf und ist daher nicht mit dem Boden bündig. Üblicherweise entsteht eine geringe Überhöhung von etwa 5 bis 10 mm. Diese stellt allerdings nur für Transportwagen mit kleinen Rollen ein Hindernis dar, während Kfz und Lkw die Abdeckung uneingeschränkt überfahren können.
einlegbares auflager typ b von einer altec grubenabdeckung

Auflager Typ B (Einlegbar)


Bei der Grubenabdeckung vom Typ B wird die Konstruktion in die Grube eingelassen – dadurch sind der Werkstattboden und die Oberfläche der Abdeckung exakt bündig und können auch mit kleineren Rollen problemlos befahren werden. Der Typ B ist sowohl für Neuplanungen als auch für die Sanierung bestehender Aluminium Abdeckungen geeignet.
praktischer bedienhaken zum herausnehmen von elementen einer altec grubenabdeckung fuer montagegruben

Bedienhaken zum Öffnen


Im Lieferumfang der Grubenabdeckung ist jeweils ein praktischer Bedienhaken enthalten, mit dem Sie das erste Segment bequem anheben und herausnehmen können. Im Anschluss kann die Abdeckung dann entfernt werden. Durch die Segment-Bauweise gelingt es, die befahrbare Grubenabdeckung optimal an die Grubenmaße anzupassen.

Häufige Fragen

Ja, die Regel ASR 2.1 aus der Arbeitsstättenverordnung (ArbStättV) fordert in Bezug auf die Sicherheit von Gruben, dass ein „Schutz vor Absturz und herabfallenden Gegenständen“ vorzusehen ist. Diese Anforderung wird in der Regel erfüllt, indem die Grube fachgerecht abgedeckt wird.
Bei Grubenabdeckungen handelt es sich in der Regel um passgenaue Anfertigungen, die durch einen segmentweisen Aufbau auf die individuellen Maße der Grube abgestimmt werden. Zudem ist die Tragkraft jeweils auf den vorgesehenen Einsatzzweck abzustimmen. Gerne sind wir dabei behilflich, eine maßgeschneiderte Grubenabdeckung für Ihre Werkstatt oder Garage auszulegen. Die Abdeckungen in unserem Sortiment entsprechen dem Stand der Technik und genügen höchsten Anforderungen an Verarbeitung, Nutzerkomfort und Stabilität. Sprechen Sie uns an und besprechen Sie mit unseren Fachleuten Ihr Vorhaben – wir sind für Sie da.
Wir raten dringend davon ab, selbst eine Grubenabdeckung aus Holz anzufertigen. In der Regel ist die Tragkraft von Holz nicht ausreichend, um den Sicherheitsanforderungen gerecht zu werden – das gilt sowohl für den privaten als auch für den gewerblichen Bereich. Für das vorschriftsgemäße Abdecken von Gruben eignen sich ausschließlich tragfähige Grubenabdeckungen aus Alu oder Stahl.
